3D ที่ โปรแกรม PTCAD สามารถใช้งานได้ ้

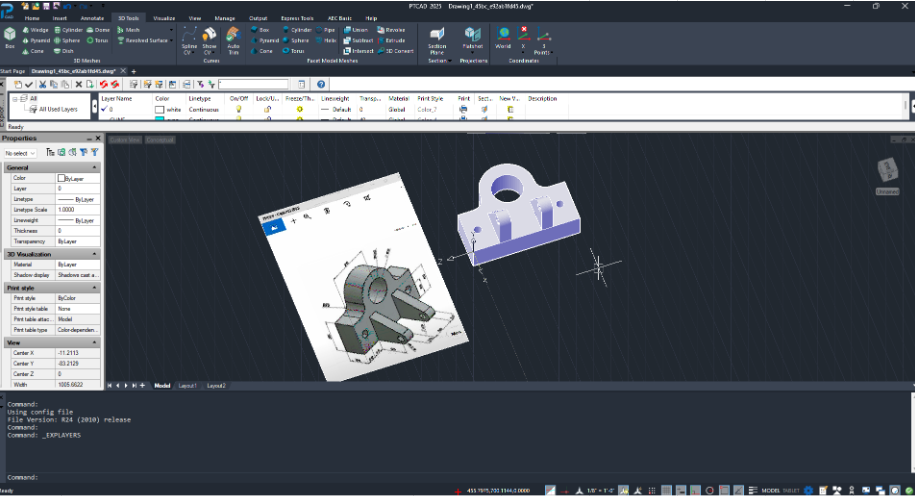

โปรแกรม PTCAD สามารถทำงานกับไฟล์ 3D ที่เป็นตระกูล DWG ได้เท่านั้น แต่ก็มีความสามารถในการเขียน 3D พื้นฐานด้วยเช่นกัน ด้วยการสร้างรูปแบบด้วยคำสั่งทางเรขาคณิตพื้นฐาน เช่น การใช้คำสั่ง Extrude และยังสามารถทำการปรับแต่งวัตถุต่าง ๆ ได้ เช่น Unite, Subtract, Intersect โดยรายละเอียดของสกุลไฟล์ 3D ต่าง ๆ ที่ PTCAD รองรับมีดังนี้:
DWG / DXF – รองรับทั้ง 2D และ 3D (ไฟล์มาตรฐานของ AutoCAD)
DGN – รองรับบางเวอร์ชัน (MicroStation)
SAT – ไม่รองรับ
STL – เปิดได้แต่ไม่สามารถแก้ไขได้
OBJ – เปิดได้แต่ไม่สามารถแก้ไขได้
STEP / IGES – ไม่รองรับ
ในส่วนของ object 3D ที่ เป็น Solid นั้น สามารถเปิดไฟล์ดูได้ แต่ไม่สามารถ Edit ได้
ในส่วนของงานขึ้นรูป 3D นั้น สามารถย้ายแกน WCS เพื่อ extrude เพื่อสร้างรูปทรงที่ซับซ้อนได้ในระดับนึง

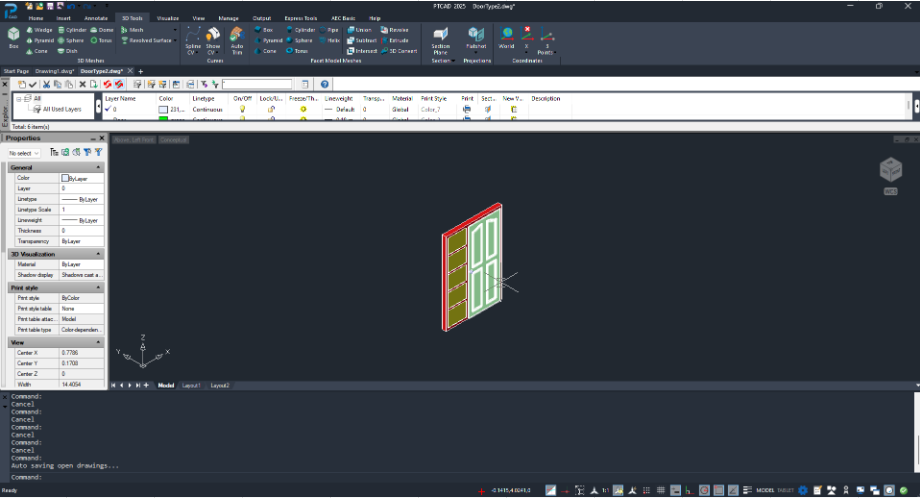

ในส่วนของ 3D อีกประเภทนึงที่น่าสนใจ ที่สามารถสร้างได้จากโปรแกรม PTCAD เท่านั้น คือ AEC Entity ที่สร้างจากคำสั่ง AEC Basic
โดยที่วัตถุที่ออกมานั้น เมื่อมองจาก top view จะเป็น 2D และยังสามารถย้ายตำแหน่งได้เพียงใช้เมาส์ลากอีกด้วย
